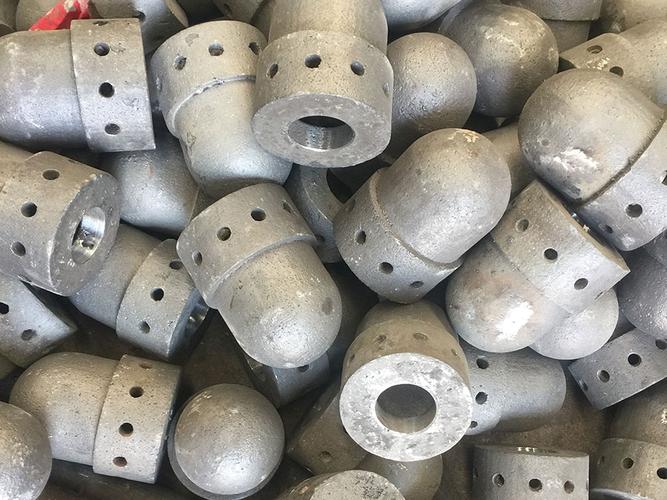

如何选择适合的耐热钢铸件？

选择适合的耐热钢铸件需要综合考虑‌工作温度、机械载荷、环境介质以及成本‌等因素，核心在于匹配材料的‌高温抗氧化性‌和‌高温强度‌。以下是耐热钢铸件关键的选择步骤和要点：

1. 明确核心工作条件

‌工作温度‌：这是选材的首要依据。耐热钢的使用温度范围广泛（200°C至1300°C），不同牌号的钢种适用温度不同。

‌低温段（200–550°C）‌：可选用低碳钢或低合金耐热钢。

‌中温段（450–900°C）‌：需选用‌热强钢‌，要求在承受应力的同时具备良好的抗氧化性，如汽轮机转子、锅炉过热器等部件。

‌高温段（550–1300°C）‌：需选用‌抗氧化钢‌或高合金耐热钢，抵抗氧化和腐蚀，如工业炉炉管、垃圾焚烧炉炉排等。

‌机械载荷‌：部件是否承受持续或交变应力？承受高应力的部件（如螺栓、叶片）须选择‌热强钢‌。

‌环境介质‌：是单纯的氧化气氛，还是存在硫化物、熔盐、液态金属等腐蚀性介质？复杂环境需选择合金元素更丰富的高合金耐热钢。

2. 了解耐热钢的分类与典型材质

耐热钢铸件主要按合金元素含量和核心性能分为以下几类：

‌按合金含量分类‌：

‌低碳钢‌：碳含量≤0.2%，适用于低温、低应力环境。

‌低合金耐热钢‌：总合金元素含量≤5%，碳含量≤0.2%，是应用广泛的类别，如ZG20CrMo、ZG15Cr1Mo1V，适用于中温部件。

‌高合金耐热钢‌：合金元素总量≥10%，具有优异的高温性能。

‌按性能分类‌：

‌抗氧化钢（耐热不起皮钢）‌：以铬（Cr）、硅（Si）、铝（Al）为主要合金元素，形成致密氧化膜（Cr₂O₃、SiO₂）。典型牌号：‌ZG40Cr25Ni20Si2‌（使用温度可达1300°C）、‌1Cr20Ni14‌、‌Cr25Ni20Si2‌。适用于加热炉炉管、辐射管、篦冷机篦板等。

‌热强钢‌：在抗氧化基础上，添加钼（Mo）、钨（W）、钒（V）等元素以提高抗蠕变能力。典型牌号：‌ZG25CrMoV‌、‌ZG15Cr1Mo1V‌、‌304（06Cr19Ni10）‌、‌2520（06Cr25Ni20）‌。适用于汽轮机转子、锅炉过热器、石油加氢反应器等。

3. 关键合金元素的作用

‌铬（Cr）‌：形成致密Cr₂O₃氧化膜，是提高抗氧化性的核心元素。

‌镍（Ni）‌：稳定奥氏体组织，提升高温强度和韧性，尤其在低温或交变载荷下至关重要。

‌钼（Mo）、钨（W）‌：显著提高钢的热强性和抗蠕变性能。

‌硅（Si）、铝（Al）‌：辅助形成氧化膜，但含量过高会降低韧性。

‌稀土元素‌：微量添加可净化晶界，显著提升抗氧化性和使用寿命。

4. 工艺与质量保障

‌铸造工艺‌：为确保性能，高要求的耐热钢铸件常采用‌真空铸造‌或‌离心铸造‌，以减少气孔、夹杂等缺陷。

‌热处理‌：铸态组织粗大，通常需进行‌固溶处理‌或‌退火‌，以消除应力、均匀成分、细化晶粒，充分发挥材料性能。

‌缺陷控制‌：严格控制‌夹渣‌、‌裂纹‌等铸造缺陷，这些缺陷在高温下会成为失效的起点。
